大東海泵業無錫有限公司是一家專業的化工離心泵生產廠家。在客戶化工離心泵選型時，我公司水泵廠家會提供完善的化工離心泵型號、化工離心泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于IH型單級單吸化工離心泵結構及型號意義的知識：

IH型單級單吸化工離心泵是根據國際標準ISO 2858、ISO3069和ISO3661規定進行設計的，并按國際標準ISO5199/DIS制造的，其技術經濟指標與老產品比較，效率平均提高了5%左右，汽蝕余量降低了2m左右，是國家確定替代F型耐腐蝕離心泵的高效節能、更新換代產品。

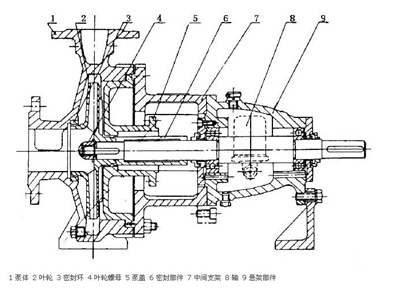

IH化工泵主要是由泵體、葉輪、泵蓋、軸、軸套、密封環、葉輪螺母、中間支架、懸架部件等組成，如圖下圖所示。該化工泵采用后開門結構，設計有加長聯軸器，檢修時不用拆卸與泵體連接的進、出口管路，也不用拆卸電動機，只需拆下加長聯軸器的中間連接件，就可以拆除泵的轉子部件進行檢修，使維修工作十分方便。

IH型單級單吸化工離心泵軸向力的平衡，主要是通過葉輪前蓋板處設置密封環和葉輪后蓋板上設置的背葉片來實現的，滾動軸承承受泵的徑向力和殘余的軸向力。軸封一般采用機械密封，最常用的是非平衡型內裝式單端面機械密封，以防止泄露和進氣。根據工作條件也可采用外裝式機械密封、平衡型機械密封和雙端面機械密封。在某些情況下，還需要密封附加裝置，如旋風分離器、孔板、換熱器等。IH型單級單吸化工離心泵的傳動是通過加長聯軸器與電動機直接相聯。從電動機方向看，泵為順時針方向旋轉。由于IH泵是屬于離心泵系列，因此葉輪、中間支架等應采用耐腐蝕材料制造。
IH型單級單吸化工離心泵主要用于輸送化工流程中有腐蝕性、粘度類似于水的液體，介質溫度為-20～105c，必要時可采用適當的冷卻措施，以輸送更高溫度的介質。廣泛用于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、電力等工業部門。
IH型單級單吸化工離心泵的性能范圍：流量Q為3.4～460m3/h,揚程H為3.6～132m，溫度t為-20～105c，最高工作壓力為1.6mpa。
IH型單級單吸化工離心泵型號意義：
例IH80-50-200AS1-306
IH-符合國際標準的單級單吸化工泵
80-泵入口直徑
50-泵出口直徑
200-葉輪名義直徑
A-葉輪外徑經第 一次切削
S1-泵的軸封形式，見GB/T5656-2008
306-泵零件的材料代號，見GB/T2100-2002。
